簡 介

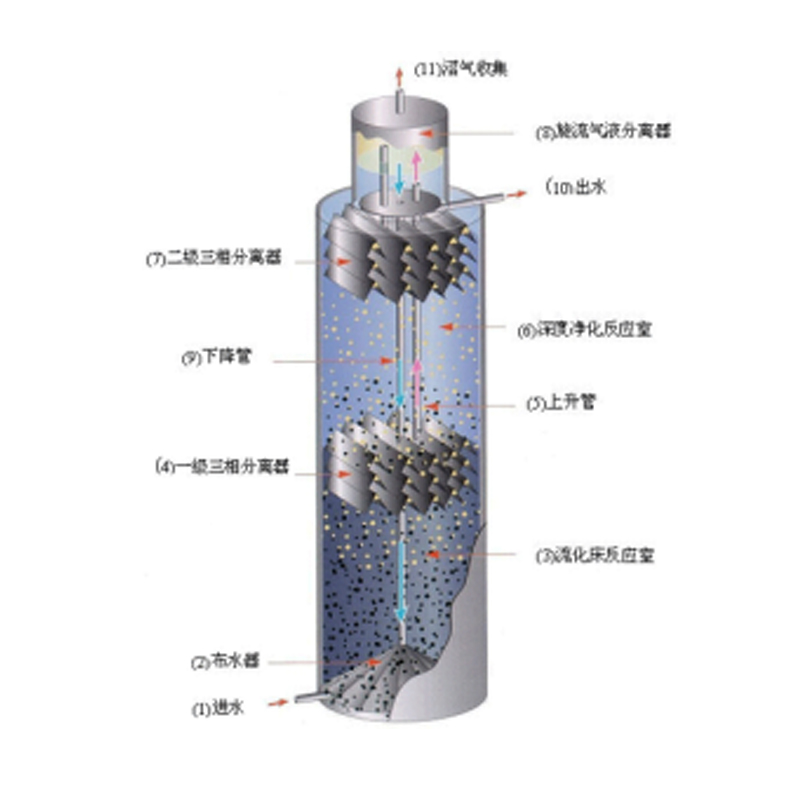

      IC反應器從結構上看是由兩個UASB反應器的上下重疊串聯而成，底部為進水區和回流出水區，下部的**反應室為高負荷區，上部的第二

反應室為低負荷區。每個厭氧反應室的頂部各設一個氣、固、液三相分離器和沼氣收集器。兩反應室之間設有沼氣提升管，在第二反應室上部

設有三相分離系統，反應器的頂部有三相分離包。兩反應室和三相分離包用沼氣提升管和回流管相連。在**反應 室的沼氣收集器設沼氣提升

管直通IC反應器頂?shù)臍?、液分離包。分離包的底部設一回流管直通至IC反應器的底。

工作原理

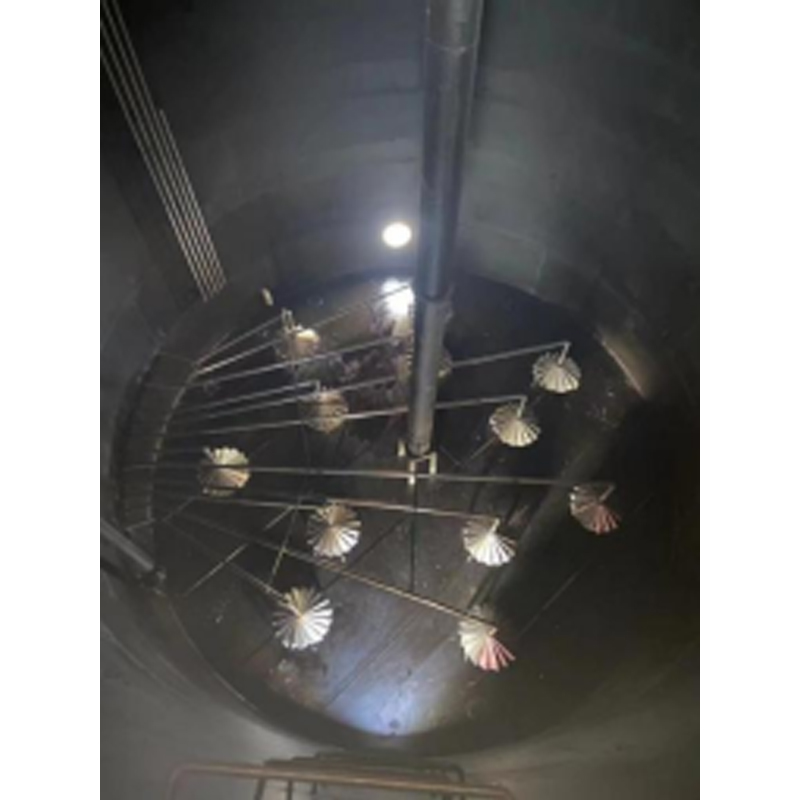

      混合區：廢水從反應器底部進水，與顆粒污泥和氣液分離區回流的泥水混合物有效地在此區混合。

      **反應室：混合區形成的泥水混合物進入該區，在高濃度污泥作用下，大部分有機物被降解轉化為沼氣?；旌弦荷仙魉俸驼託獾膭×?/span>

擾動使該反應區 內污泥呈完全膨脹和流化狀態，加強泥水表面接觸，強化了泥水傳質效果，污泥 由此而保持著高的活性。隨著沼氣產量的增

多，一部分泥水混合物被沼氣提升至頂部的氣液分離包。

      內循環系統：被沼氣提升的混合物中的沼氣，在氣液分離區內與泥水分離 并導出處理系統，泥水混合物則沿著回流管返回到*下端的混合

區，與反應器底部的污泥和進水充分混合，實現了混合液的內部循環。

      第二反應室：經**反應室厭氧處理后的廢水，除一部分被沼氣提升外，其余的都通過三相分離器進入第二反應室。該區污泥濃度較低，

而且廢水中大部 分有機物已在**反應室被降解，因此沼氣產生量較少，沼氣通過沼氣管導入氣液分離區，對第二反應室的擾動很小，這為

污泥的停留提供了有利條件。

      沉淀區：第二反應室的泥水混合物在沉淀區進行固液分離，上清液由出水管排走，沉淀的顆粒污泥返回第二反應室污泥床。從IC反應器的

工作原理中可見，反應器通過二層三相分離器來實現SRT>HRT ，使整個反應器獲得高濃度的厭氧污泥；并通過大量沼氣和內循環泥 水混合物

的劇烈擾動，使泥水充分接觸，獲得良好的傳質效果。用下面**個  UASB反應器產生的沼氣作為動力，實現了下部混合液的內循環，使廢水

獲得強 化的預處理)，上面的第二個UASB反應器對廢水繼續進行后處理，使出水可達到預期的處理效果。

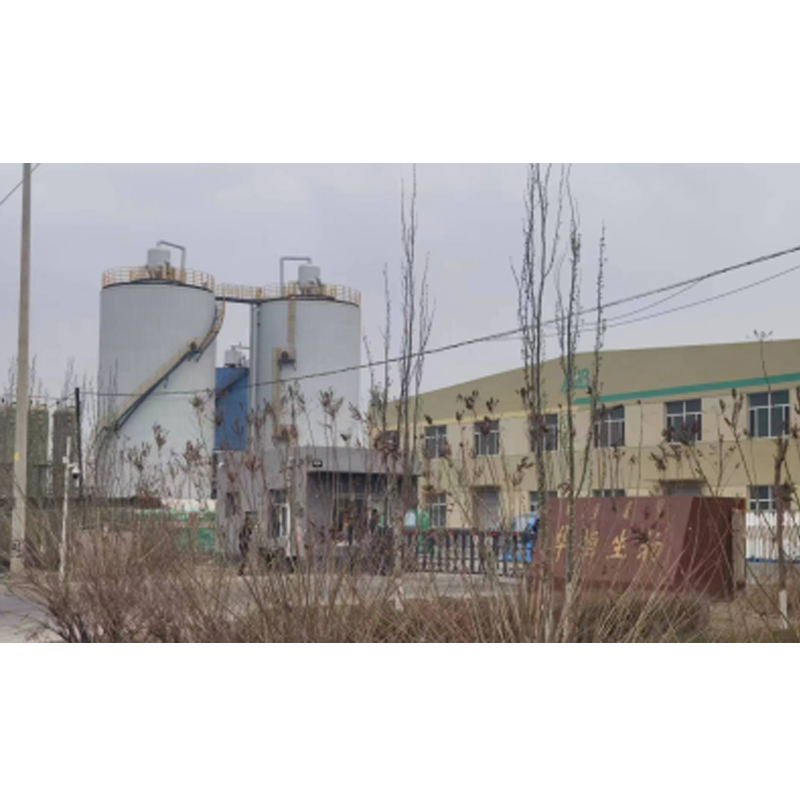

      IC內循環厭氧反應器是我公司**技術。已成功應用于酒精、檸檬酸、淀粉、糖廠廢水在內的高濃度有機廢水的厭氧處理，取得很好的經

濟技術效果。是目前世界上較**的厭氧工藝技術和厭氧處理設備。

IC反應器在處理高濃度有機廢水時具有以下優點：

(a) 高負荷與污泥流失相分離

      IC反應器通過上下兩個動力學過程不同的反應室的設置，實現了“ 高負荷與 污泥流失相分離” ，既保持反應器內的高生物量，又強化了

傳質過程，故容積負荷很高。

(b) 污泥自動回流

      污泥自動回流，進一步加大生物量，延長污泥齡。在高的COD容積負荷的 條件下，依據氣體提升原理，利用沼氣膨脹做功在無需外加能源

的條件下實現了內循環污泥回流。

(c) 引入分級處理，并賦予其新的功能

      一級(底部)分離沼氣和水，二級分離器(頂部)分離顆粒污泥和水。由于大部分沼氣已在一級分離器中得到分離，第二厭氧反應室中幾乎不存

在紊動，因此二級分離器可以不受高的氣體流速影響，能有效分離出水中顆粒污泥。進水和循環回流的泥水在**厭氧反應混合，使進水得到

稀釋和調節，并在此形成致密的厭氧污泥膨脹床。IC反應器通過膨脹床去除大部分進水中的COD,通過精處理區降解剩余COD及一些難降解物

質，提高出水水質。更重要的是，由于污泥內循環，精處理區的水流上升速度(2~ 10m/h)遠低于膨脹床區的上升流速(10~20m/h)，而且該區

只產生少量的沼氣，創造了污泥顆粒沉降的良好環境，解決了在高COD容  積負荷條件下污泥被沖出系統的問題。此外，精處理區為膨脹污泥

床區由于高的進水負荷導致的過度膨脹提供緩沖空間，保證運行穩定。

(d)高徑比大，占地省

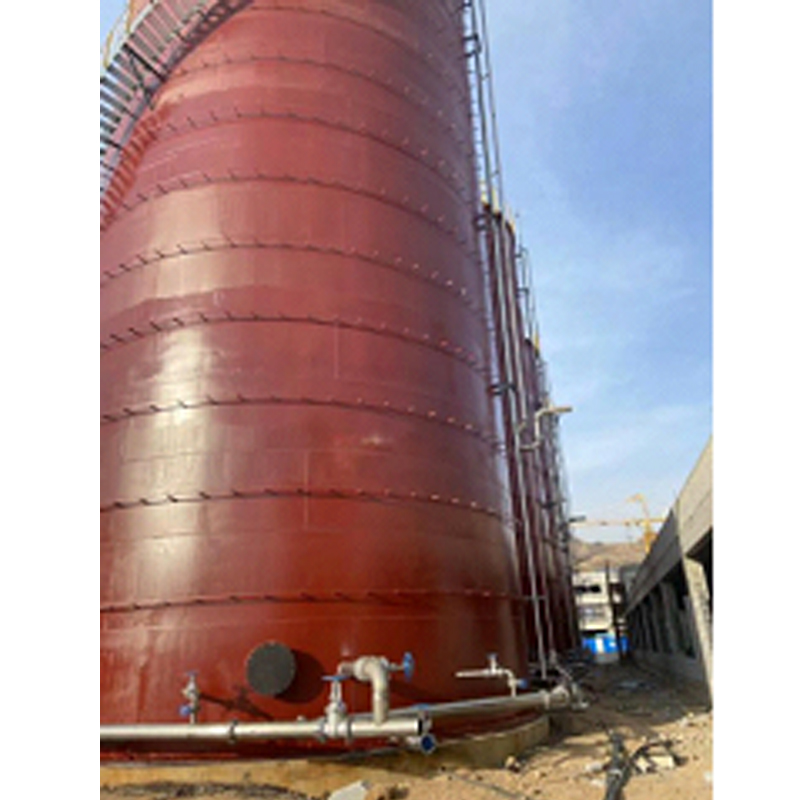

      IC反應器的構造特點是具有很大的高徑比，一般可達4～8，反應器的高度高達16～28m。占用的土地遠比其他技術低，特別適應于老的廢

水處理廠改造，和擁擠的污染廠家增建廢水處理系統。

(e)運行費用低、抗沖擊負荷能力強

      由于有內循環，原水的中和、營養藥品的添加要求減少，運行費用大大降低。并且穩定性較好，操作和管理方便，基本上能做到“脫人運

行”，運行、管理的費用降低。但是，反應器一般遠高于UASB等，提升費用會增加。由于內循環的作用，對高負荷的沖擊、對水質突變、對

毒性污染有較高的抗干擾能力。
